パソコン製作＞デスク型パソコン製作（99-06）PC製作[BIOSTAR U8668-D Ver.7.3]

3枚目のU8668-Dのマザーボード。VER.7.3で、OEMの製品らしい。BIOSTARのホームページには、記載はない。

この仕様では、非常に遅く、動画の再生は無理。CPUも結構選ぶので、手持ちのプロセッサでは、なかなか使えるものが無い。

マザーボードへのリンク

(1)スペック・実装品一覧

分 類	項目	スペック等	使用品	コメント
マ ザ ｜ ボ ｜ ド	発売年	2003年
	メーカー	BIOSTAR
	型番-	U8668-D VER.7.A
	フォームファクタ	Micro ATX
	サイズ (幅x奥行き)	22.5cm x 19.0cm
	給電コネクター	主電源20pin / CPU4pin
	Front Side Bus	533MHz / 400MHz
C P U	CPUスロット	Socket478
	使用可能CPU	Intel Pentium 4 / Celeron processor Support Intel Hyper-Threading Technology	Northwood Intel(R) Celeron(R) CPU 2.40GHz L1:8 KBytes / L2:128 KBytes 24.0 x 99.5 MHz
チ ッ プ セ ッ ト	メーカー	VIA ProSavageDDR
	型番	P4M266A / VT8235	Northbridge:VIA P4M266 (VT8751) rev. 00 Southbridge:VIA VT8235 rev. 00
	クーラー	無
B I O S	メーカー	AWARD legal Bios.	Phoenix Technologies, LTD
	バージョン		6.00 PG date 11/10/2003
メ モ リ ｜	メモリタイプ	DDR DIMM
	周波数	PC2100	PC3200 (200 MHz)
	メモリスロット数	2
	適合容量	64MB/128MB/256MB/512MB/1GB	256 MBytes×2
	最大メモリー容量	2GB	512 MBytes
イ ン タ ｜ フ ェ ｜ ス	Serial ATA	無
	IDE	無
	Ultra ATA	Ultra DMA 66/100/133	0：MASTER=Seagate 40GB 0：SLAVE=無 1：MASTER=無 1：SLAVE=無
	PCI-Express 1X	無
	PCI-Express 4X	無
	PCI-Express 8X	無
	PCI-Express 16X	無
	VGAスロット	1	AGP2.0 4× NVIDIA GeForce4 MX 440 64MB
	PCIスロット	有
		有
		有
		無
		無
	CNR	1
	SCSI	無
	シリアルポート	1
	パラレルポート	1
	USB	2
	IEEE1394	無
	マウス	1
	キーボード	1
	フロッピーディスク	1
オ ン ボ ｜ ド 機 能	RAID	無
	LAN	VIA VT6103 10/100Mbps
	オーディオ	C-Media CMI9739A 6-channel audio CODEC (PCB 5.0) VIA VT1612A 2-channel audio CODEC (PCB 7.1) C-Media CMI9761A 6-channel audio CODEC (PCB 7.7)	CODEC 2.2 6-Channel AC97 Audio VIAのVT82C686A/VT82C686B/VT8231/ VT8233/VT8233A/VT8233C/VT8235/ VT8237用ドライバーを使用する。
	グラフィック	S3 ProSavage 8 up to 32MB shared video memory	未使用

(2)デバイスサポートリスト

CPU

MB Ver.	CPU	Hz
5.A/5.B/7.5	Intel Pentium 4 Prescott	2.8GHz (533MHz)
	Intel Pentium 4	3.06GHz (533MHz)
	Intel Pentium 4 Celeron-D	2.8GHz
	Intel Pentium 4 Celeron	2.8GHz
Other	Intel Pentium 4	3.06GHz (533MHz)
	Intel Pentium 4 Celeron	2.8GHz

メモリー
DRAM Access Time
2.5V Unbuffered / Registered DDR 200 MHz(PC1600) ・ DDR 266 MHz(PC2100)

DRAM Type
64MB/128MB/256MB/512MB/1GB DIMM(184pin)

DIMM Socket Location	DDR Module	Total Memory Size(MB)
DDR1	64MB/128MB/256MB/512MB/1GB	Max is 2GB
DDR2	64MB/128MB/256MB/512MB/1GB

(3)バックパネル・コネクター図(抜粋)
マザーボード

 フロントパネルジャンパー

 バックパネル

(4)PCユニット写真
今回も基盤・電源が小さいのと、ビデオカードがロープロファイルなため、コンパクトに組めた。

 ビデオカードの固定は、バックパネルのカバーを利用した。

 VGAコネクタが下がらないよう、木片で支えている。

 電源とハードディスク

 ハードディスクの固定には、5インチベイ取付金具を流用している。

 ハードディスクが加熱しないよう、すきまが空いている。(偶然)

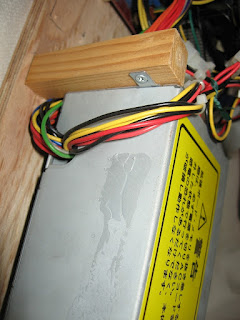

 電源ユニットは、SOTECのP-3用のものを使用している。

 壁側にファンとケーブル出口が付いているので、隙間を空けて固定している。

 補助的に角材を付けて、ネジ止めしている。

 4pinの電源コネクターが付いていないので、この変換コネクタを使用している。
