パソコン製作＞デスク型パソコン製作（99-10）PC製作[GIGABYTE GA-8VM800M]

時代遅れだが、AGPカードのせいか、まあまあ早い。

ドライバー類のダウンロードはこちら
(1)スペック・実装品一覧

分 類	項目	スペック等	使用品	コメント
マ ザ ｜ ボ ｜ ド	発売年	2005年
	メーカー	GIGABYTE
	型番	GA-8VM800M	P4M800Pro-8237
	フォームファクタ	Micro ATX
	サイズ (幅x奥行き)	210mm x 244 mm
	給電コネクター	ATX20 pin / CPU 4pin
	Front Side Bus	533/800MHz
C P U	CPUスロット	Scoket 478
	使用可能CPU	HT テクノロジー対応Intel® Pentium® 4 (Northwood, Prescott)	Intel(R) Pentium(R) 4 CPU 3.00GHz Prescott 15.0 x 200.1 MHz
チ ッ プ セ ッ ト	メーカー	VIA
	型番	P4M800+VT8237R	VIA P4M800 Pro/P4M800 CE/VN800/CN700 rev. 00 VIA VT8237 rev. 00
	クーラー	無
B I O S	メーカー	AWARD BIOS
	バージョン		F2 01/11/2006
メ モ リ ｜	メモリタイプ	DDR DIMM
	周波数	DDR400/333/266	PC2700 (166 MHz) PC2100 (133 MHz)
	メモリスロット数	2
	適合容量		512 MB ×2
	最大メモリー容量	2GB
イ ン タ ｜ フ ェ ｜ ス	Serial ATA	2
	IDE	無
	Ultra ATA	UDMA 33/ATA 66/ATA 100/ATA 133　×2	ATA100
	PCI-Express 1X	無
	PCI-Express 4X	無
	PCI-Express 8X	無
	PCI-Express 16X	無
	VGAスロット	4X/8X (1.5V) AGP	RADEON 9250　128 MB
	PCIスロット	1
		2
		3
		無
		無
	CNR	無
	SCSI	無
	シリアルポート	1
	パラレルポート	1
	USB	4
	IEEE1394	無
	マウス	PS/2
	キーボード	PS/2
	フロッピーディスク	1
オ ン ボ ｜ ド 機 能	RAID	有
	LAN	10 / 100 Mbps RTL8201 チップ
	オーディオ	Realtek ALC653
	グラフィック	S3 UniChrome Pro	未使用

(2)デバイスサポートリスト

CPU

vendor	CPU Model	FSB	Since BIOS Version
Intel	P4-Prescott 3.4G	800	OK
Intel	P4-Prescott 3.2G	800	OK
Intel	P4-Prescott 3.0G	800	OK
Intel	P4-Prescott 2.8G	800	OK
Intel	P4-Extreme 3.4G	800	OK
Intel	P4-Extreme 3.2G	800	OK
Intel	P4-Extreme 3.0G	800	OK
Intel	P4-Northwood 3.4G (HT)	800	OK
Intel	P4-Northwood 3.2G (HT)	800	OK
Intel	P4-Northwood 3.0G (HT)	800	OK
Intel	P4-Northwood 2.8G (HT)	800	OK
Intel	P4-Northwood 2.6G (HT)	800	OK
Intel	P4-Northwood 2.6G	800	OK
Intel	P4-Northwood 2.4G	800	OK
Intel	P4-Northwood 3.06G (HT)	533	OK
Intel	P4-Northwood 2.8G	533	OK
Intel	P4-Prescott 2.8G	533	OK
Intel	P4-Prescott 2.4G	533	OK
Intel	P4-Celeron D 345 3.06G	533	OK
Intel	P4-Celeron D 340 2.93G	533	OK
Intel	P4-Celeron D 335 2.8G	533	OK
Intel	P4-Celeron D 330 2.66G	533	OK
Intel	P4-Celeron D 325 2.53G	533	OK
Intel	P4-Celeron D 320 2.4G	533	OK
Intel	P4-Celeron D 315 2.26G	533	OK
Intel	P4-Celeron D 310 2.13G	533	OK
Intel	P4-Northwood 2.66G	533	OK
Intel	P4-Northwood 2.53G	533	OK
Intel	P4-Northwood 2.4G	533	OK
Intel	P4-Northwood 2.26G	533	OK
Intel	P4-Northwood 1.73G	533	OK
Intel	P4-Northwood 1.6G	533	OK
Intel	P4-Northwood 2.6G	400	OK
Intel	P4-Northwood 2.5G	400	OK
Intel	P4-Northwood 2.4G	400	OK
Intel	P4-Northwood 2.2G	400	OK
Intel	P4-Northwood 2.0G	400	OK
Intel	P4-Northwood 1.8G	400	OK
Intel	P4-Northwood 1.7G	400	OK
Intel	P4-Northwood 1.6G	400	OK
Intel	P4-Northwood 1.5G	400	OK
Intel	P4-Willamette 2.0G	400	OK
Intel	P4-Willamette 1.9G	400	OK
Intel	P4-Willamette 1.8G	400	OK
Intel	P4-Willamette 1.7G	400	OK
Intel	P4-Willamette 1.6G	400	OK
Intel	P4-Willamette 1.5G	400	OK
Intel	P4-Willamette 1.4G	400	OK
Intel	P4-Celeron 2.8G	400	OK
Intel	P4-Celeron 2.6G	400	OK
Intel	P4-Celeron 2.4G	400	OK
Intel	P4-Celeron 2.2G	400	OK
Intel	P4-Celeron 2.1G	400	OK
Intel	P4-Celeron 2.0G	400	OK
Intel	P4-Celeron 1.9G	400	OK
Intel	P4-Celeron 1.8G	400	OK
Intel	P4-Celeron 1.7G	400	OK

(3)配置図

マザーボード

フロントパネルジャンパー

バックパネル

(4)PCユニット写真
まずは、ユニットのシャーシー部分を作る。厚さは、1×4材一枚だ。背面の板がなかったので、二枚を木工用ボンドで貼り付け、裏から、金具で固定しておく。

 とりあえず、電源ユニットを置いてみる。

今回は、自作のL型金具を、木ねじでなく、両面テープで止めてみる。(穴を開けるのが大変なので)

 マザーボードを仮置きして。穴の位置をマークする。

 マークした所に、錐で軽く穴をあけ、1cmのスペーサーをのせる。

 拡大した所。

 木ねじで止める。

 スイッチ板をホットボンドで止める。

 固まるまで、抑えておく。

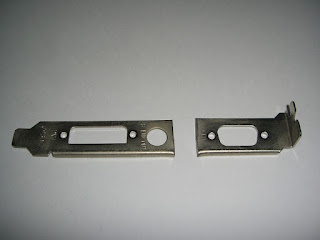

 VGAカード。ねじをはずし、取付金具をとる。

 AGPの部分を切り離す。

 かな切りバサミで強引に切る。

 下半分をもとに戻す。

 根元をホットボンドで固定。

 AGP取付金具をネジとホットボンドで固定。

 頼り無いので、反対側にも木片を貼り付け、ホットボンドで固定する。

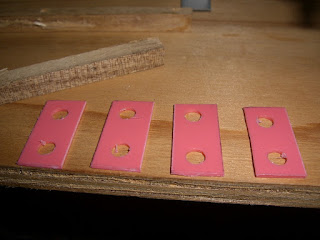

 ハードディスク固定用のプラ板。パンチで穴をあけておく。

 少し、半田ごての熱で軟らかくし、折り曲げる。

 ハードディスクを固定。

 完成図。

 スイッチとAGP端子部分。

 電源とハードディスク部分。
