DIY＞充電用テーブルタップ(Power Strip)を作ってみた

デジタルカメラを使用していると、当然の事ながら、バッテリーの充電という問題がある。

何が問題かと言うと、昔のデジカメは、様々な充電池を使用しているが、同時に幾つも充電しようとすると、テーブルタップのコンセントが接近しているので、充電器が干渉しあって、たくさん挿せないという事だ。

いくらたくさん差込口があっても、ひとつ飛びに挿すとかすると、あまり数が使用できない。そこで、今回は、コンセントの距離が十分空いている、テーブルタップを製作してみた。

［仕様］

というほどの事は無いが、必要条件として

①コンセントの間隔が十分空いている
充電器には色々な種類があり、殊にニッケル水素電池用充電器は、結構大きいので、コンセント間を十分あけないといけない。あるいは、間隔を自由に出来るよう、移動可能とする(今回ちょっと無理?)。

②コンセントが少し床面から浮き上がっている
コンセントの数が足りない場合、タコ足配線用のコンセントを挿して使用するのだが、そこにニッケル水素電池用充電器を付けるには、コンセントと床面の間隔がある程度ないと、まずい。みてくれは良くないが、いたしかたない。

③使っていない時は、テーブルタップのプラグを抜いておくので、それが判り易い様、通電確認用のランプを取り付けておく。

④タコ足配線用のコンセントがすぐ使える様、収納場所を設ける。

［配線］

シングルコンセントは、並列に10個接続。パイロットランプとして、ナツメ球を電源の入力部分に取り付ける。

［材料］

①埋込コンセント(Panasonic WN 1001SW　ホワイト)・・・・10個
電気工事に使用する、シングルタイプの埋込コンセント。コンセント間の間隔を十分にとるため、シングルタイプとする。


②配線用の単線・・・・・1.6mm2芯タイプ(VVF)を適当に。
コンセント同志を接続するのに使用する。皮を剥いて中身の線を使う。


③コンセント固定用の材木・・・・・11cm×5本
1×4材を縦4分割したもので、机を作った時のあまり。


④③を固定する材木・・・・・52cm×1本
余り物の2×4材を使用。土台となる。

⑤プラグ付きの電源コード・・・・・長さ1.8mくらい×1本
だめになったテーブルタップからの取り外し品。

⑥なつめ球とソケット
蛍光灯につける、あの小さいランプ。今回青色LEDタイプとする(単なる趣味)。ソケツトは口金の径に気をつけて選択する。

⑦電線コネクター・・・・・4本用2個
コンセントと電源コードをつなぐため。

⑧その他
木ネジ、ホットボンド器具一式、フェルト、磁石など。

［製作］

①コンセントを取り付ける材を切り出す。すでに、1×4材を縦に4分割してあるので、11cmの長さに5本分切断する。

②コンセントを準備する。Panasonic製のシングルタイプで、左が接地側(Wと書いてない方)となり、ここに白のコードをつなぐ。

 ③裏側にホッボンドをつける。この部分しかつけられない。

⑤①の材の端にくっつける。

反対側にも付けて、この様な形にする。これを、後4つ作り、合計5つとする。

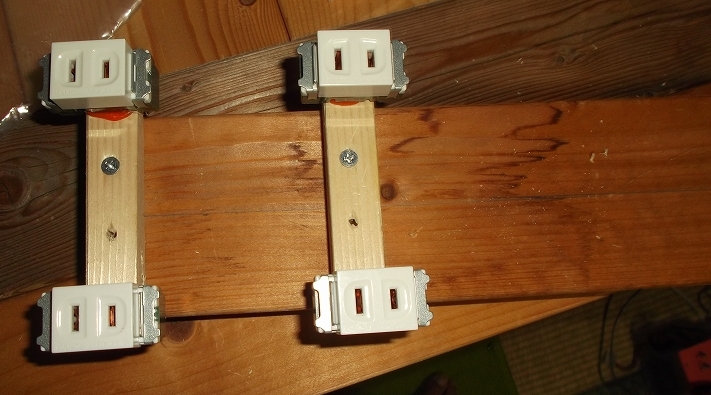

⑥土台となる材に、⑤でつくったコンセントをネジ止めしてゆく。

2箇所をネジ止めする。コンセント間の間隔は、差込口の中間地点で測って、10cmとする。

5つ固定した所。

⑦今度は、電線にてコンセント間を接続する。1.6mmの2芯線を使用。

カッターにて、外皮に切込みを入れ、芯線を取り出す。

これでは、短いのがわかったので、以降は17cmを切り出している。両端の剥き代は12mmとする。Panasonicは10mmでよいみたいだが、少し長めに剥く。

⑧まず、強く、片方に差込む。銅線が見えないように、しっかり入れる。

銅線を折らないよう、注意して曲げ、もう一方に差込み、形を整える。

これを一通りつづけて、全て数珠繋ぎにする。

コンセントの向きが普通と逆なので、ちょっとめんどくさい結線になる。

⑨電線コネクターを固定する

ホットボンドで固定する。そこに、コンセントからの配線を接続する。

⑩パイロットランプを取り付ける。銅線を半田付けし、反対側を電線コネクターに接続。

⑪電源コードを電線コネクターに取り付ける。そのままだと差し込めないので、縒ってから半田で固めておく。

電源コードを電線コネクターに差込み、ぶらぶらしないよう、途中をホットボンドで固定する。

⑫タコ足配線用のコンセントの保管場所をつくる。100均の磁石(25枚入り)の1枚をタコ足配線用のコンセントにホットボンドで固定する。

 もう1枚重ねて、ホットボンドをのせる。

 テーブルタップのコンセント間の隙間に、押し付けて固定する。

⑬テーブルタップの裏側に、フェルトを貼り付ける。工作の台に使っていたので、裏側はでこぼこになっている。ボロ隠しと傷予防のため、100均の裏のりのついたフェルトを貼り付けておく。

足りなかったので、いろいろな色が混ざっている。

［完成］

これで、一応完成した。コンセント間隔が十分空いているので、幅広いものも余裕で挿せる。少々大きくて、扱いにくいが。
上から見た所。

 斜め横より見た所。

 端の部分(1)

 端の部分(2)

関連記事　自作のテーブルタップ(Power Strip)について調べてみた
++

雑感＞目の錯覚

話題がないので、書き溜めておく。

お!	ん?	解説	コメント
二股注意	二段注意	舗装途中の道路、段差部分にあった看板	離婚スレの見過ぎか?
基地あります	墓地あります	石材屋の看板、かなり大きく書いてあったが。	誰が基地なんかほしがっているのか?と思った。

パソコン製作＞デスク型パソコン製作（05-2）背面部分の製作

今回は、背面への板貼りと側面のカバーを取り付ける。

[概要]

C-G:Aの板をはめ込む
G-G':Cの板をはめ込む
G'-C':Bの板をはめ込む
D:側面の板を取り付ける

[製作]

背面に貼る4mmのベニヤ板。これと同じものがもう一枚あり、左右に分けて貼る。(A B)

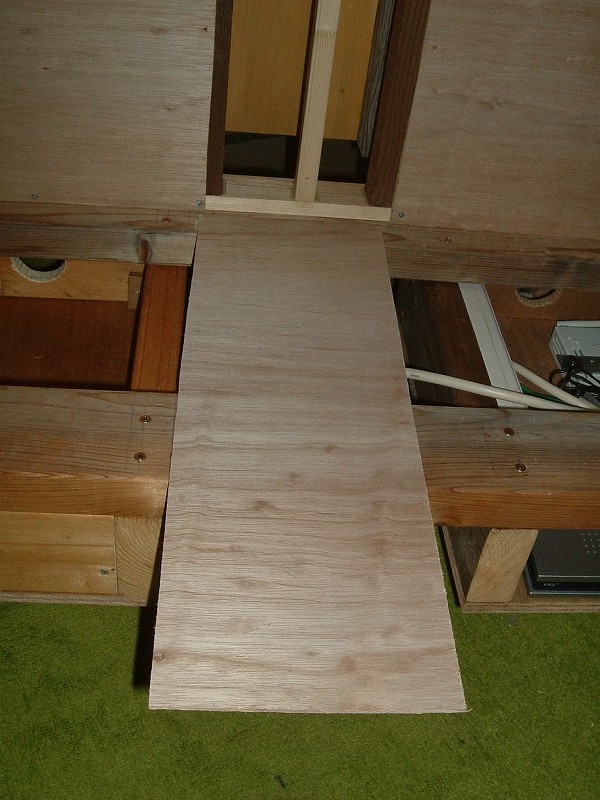

中央部分には、別のサイズの板を張る(C)。必要な時は、これを取り外し、上からのケーブルの引きまわしを調整する。

背面の縦方向の配線隠しカバーが見える。

板をはめ込んだところ。しかし、木ねじで固定してあり、簡単に取り外しの出来ない所が地味に面倒なので、磁石で留めることにする。

100均の25個入り磁石を4枚を使う。受け側の磁石をL字型のプラスチック板に、ホットボンドで止める。

100均のホットボンド。簡単に接着するのには、とても便利。買っておいて損はない。ちなみに、いったん固定したボンドは、アルコールを染み込ませると、簡単にとれる。

ベニヤ板にホットボンドで磁石を貼り付け、板を取り付けて、L字型プラスチック板につけたものを吸い付かせる。

L字型プラスチック板の根元を木ねじで固定する。

板の中央に丸穴をあける。はずす時は、ここに指を入れるのだが、後ろの材がじゃまで、うまく入らない。

横に取り付けるカバーを作る。ベニヤ板を切り抜き、3方を角材で囲む。ここは、木工用ボンドで貼り付ける。

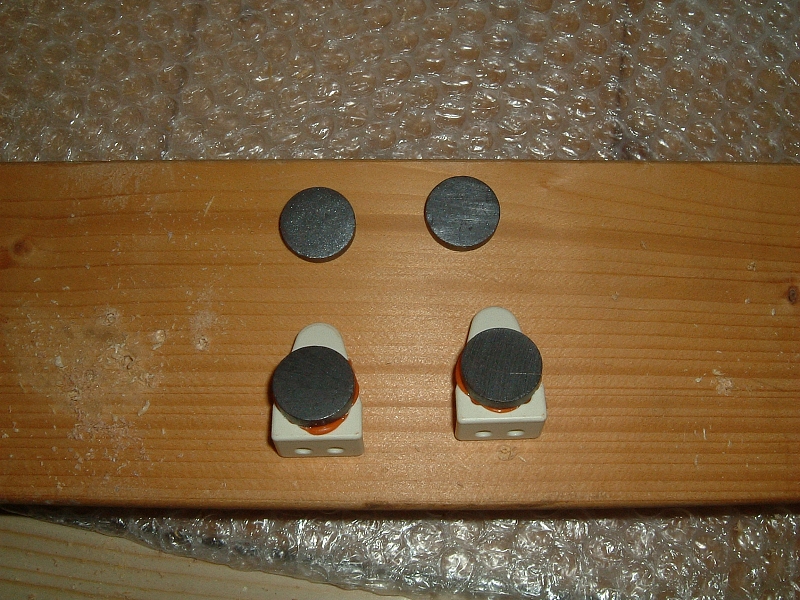

 4箇所に、木っ端で底上げした磁石を、木工用ボンドで貼り付ける。

 意外に、しっかりと張り付くものだ。

 受け側(机側)の磁石を半田ごてで軽く暖める。ホットボンドが急激に固まらないようにだ。

 板側の磁石に、暖めた磁石を吸い付かせる。

 ホットボンドをのせる。

 そのまま、固定場所に持って行き、ギュッとおしつけて、冷えるまでしばらくそのままでいる。

 無事、側面に取りつけたところ。結構しっかりと張り付くものだ。取り外しも簡単だ。

[その他]

次回は、スピーカースタンドをつける。
