パソコン製作＞デスク型パソコン製作（99-02）PC製作[GIGABYTE GA-8IPE1000 Ver.1x]

(1)スペック・実装品一覧

分 類	項目	スペック等	使用品	コメント
マ ザ ｜ ボ ｜ ド	発売年	2003年
	メーカー	GIGABYTE
	型番	GA-8IPE1000　P4 titan	Ver.1.x
	フォームファクタ	ATX
	サイズ (幅x奥行き)	30.5cm x 24.4cm
	給電コネクター	主電源20pin／CPU4pin
	Front Side Bus	800／533／400 MHz
C P U	CPUスロット	Socket 478
	使用可能CPU	Intel Pentium4 (Northwood, Prescott) with HT Technology	Intel(R) Pentium(R) 4 CPU 2.00GHz Northwood	2019.9 MHz 20.0 x 101.0 MHz
チ ッ プ セ ッ ト	メーカー	Intel
	型番	Northbridge: Intel 865PE Chipset ŠSouthbridge: Intel ICH5	Northbridge:Intel i865P/PE/G/i848P rev. A2 Southbridge:Intel 82801EB (ICH5) rev. 02
	クーラー	無
B I O S	メーカー	Award BIOS
	バージョン		FB 11/18/2003
メ モ リ ｜	メモリタイプ	DDR DIMM ／ unbuffered and non-ECC
	周波数	400／333／266	PC2100 (133 MHz)
	メモリスロット数	4
	適合容量	128MB／256MB／512MB／1GB	256 MBytes×4
	最大メモリー容量	4GB	1GB
イ ン タ ｜ フ ェ ｜ ス	Serial ATA	2
	IDE	無
	Ultra ATA	2×UltraDMA 100/66 Bus Master IDE	0：HDD 40GB 1：無
	PCI-Express 1X	無
	PCI-Express 4X	無
	PCI-Express 8X	無
	PCI-Express 16X	無
	VGAスロット	8×／4×(1.5V) mode	NVIDIA GeForce FX 5700 A1 128 MB
	PCIスロット	1
		2
		3
		4
		5
	SCSI	無
	シリアルポート	2
	パラレルポート	1
	USB	4 x USB 2.0 ports
	IEEE1394	無
	マウス	有
	キーボード	有
	フロッピーディスク	有
オ ン ボ ｜ ド 機 能	RAID	無
	LAN	RTL8100C chip (10／100 Mbit)
	オーディオ	ALC850 CODEC (UAJ)
	グラフィック	無

(2)デバイスサポートリスト

CPU

CPU		Hz	FSB	Since BIOS Version
Prescott		3.4G	800	OK
		3.2G	800	OK
		3.0G	800	OK
		2.8G	800	OK
Extreme		3.4G	800	OK
		3.2G	800	OK
		3.0G	800	OK
Northwood		3.4G (HT)	800	OK
		3.2G (HT)	800	OK
		3.0G (HT)	800	OK
		2.8G (HT)	800	OK
		2.6G (HT)	800	OK
		2.6G	800	OK
		2.4G	800	OK
		3.06G (HT)	533	OK
		2.8G	533	OK
Prescott		2.8G	533	OK
		2.4G	533	OK
Celeron D	345	3.06G	533	OK
	335	2.8G	533	OK
	330	2.66G	533	OK
	325	2.53G	533	OK
	320	2.4G	533	OK
	310	2.13G	533	F12
Northwood		2.66G	533	OK
		2.53G	533	OK
		2.4G	533	OK
		2.26G	533	OK
		1.73G	533	OK
		1.6G	533	OK
		2.6G	400	OK
		2.5G	400	OK
		2.4G	400	OK
		2.2G	400	OK
		2.0G	400	OK
		1.8G	400	OK
		1.7G	400	OK
		1.6G	400	OK
		1.5G	400	OK
Willamette		2.0G	400	OK
		1.9G	400	OK
		1.8G	400	OK
		1.7G	400	OK
		1.6G	400	OK
		1.5G	400	OK
		1.4G	400	OK
Celeron		2.8G	400	OK
		2.6G	400	OK
		2.4G	400	OK
		2.2G	400	OK
		2.1G	400	OK
		2.0G	400	Ready
		1.9G	400	OK
		1.8G	400	OK
		1.7G	400	OK

メモリー

(3)バックパネル・コネクター図(抜粋)
バックパネル

フロントパネルジャンパー

(4)PCユニット写真
ユニットの全体図

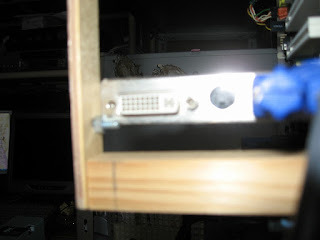

VGAカードの固定
ペニヤ板と角材で枠を作って、カードを固定した。微妙に高さが合わなかったので、プラ板を間にはさんだ。

 普通にネジ止めしたので、ビスが飛び出して、DVIソケットが使えない。

電源、HDD固定部分
電源を固定し、その上にモバイルラックをのせた。手製のL型金具を使用した。

電源スイッチ、アクセスランプ、ブザーを固定したところ。
